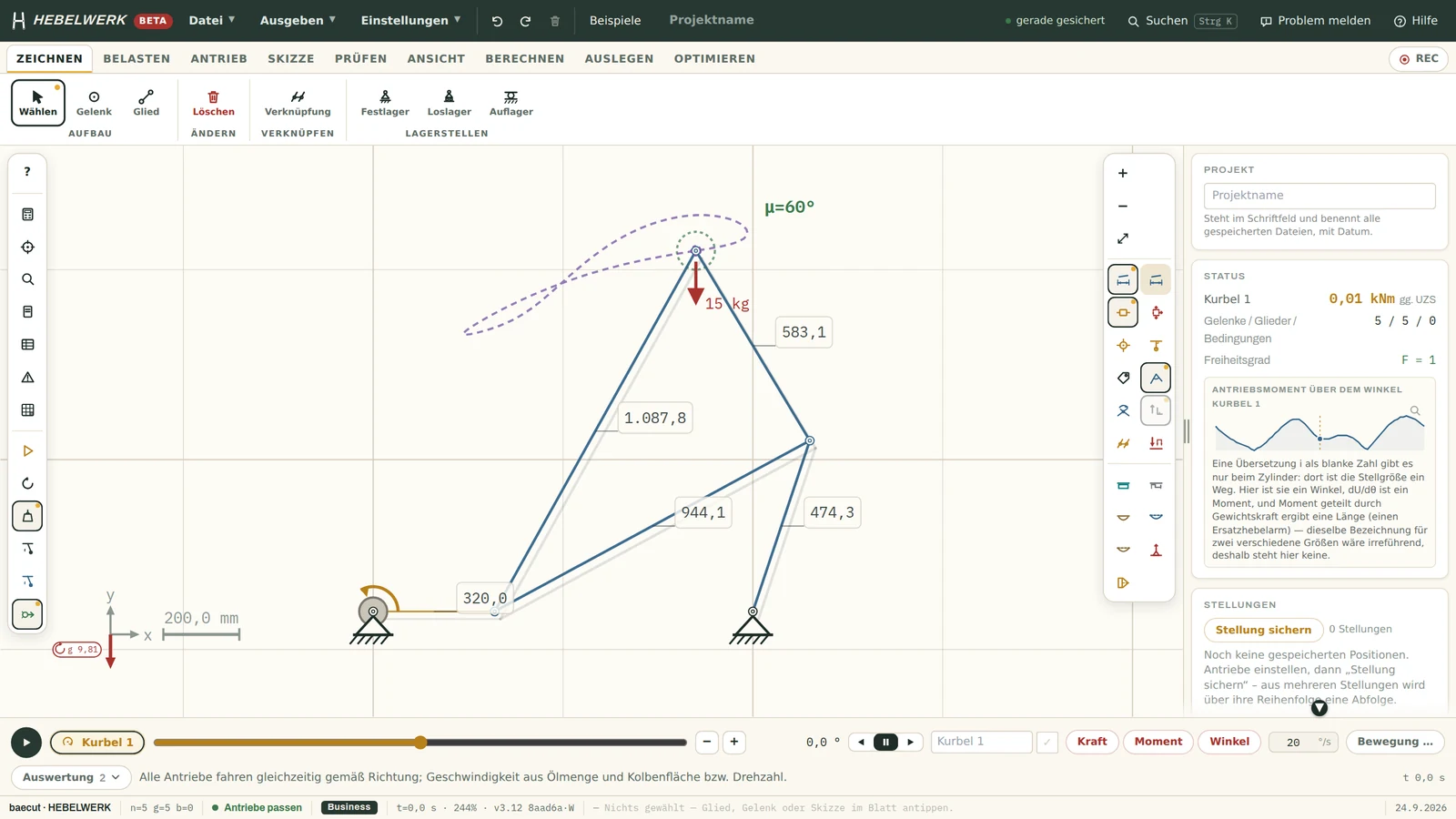

Erst die Bewegung verstehen
Gliedlängen, Koppelkurve und der kleinste Übertragungswinkel mit 60 Grad stehen direkt im Blatt. So sieht man vor der ersten Zeichnung, ob die Kinematik trägt.
Werkzeuge — Hebelwerk von baecut
Hebelwerke zeichnen, simulieren und nachweisen.
Ein ebener Kinematikeditor für alle, die Ausleger, Hubwerke, Kniehebel und Zylinderkinematiken auslegen. Modell zeichnen, Lasten dranhängen, Bewegung durchfahren, Kräfte ablesen, Nachweise führen und am Ende einen Bericht drucken, der den Rechenweg zeigt. Alles im Browser, ohne Installation, ohne dass ein Modell den Rechner verlässt.
v3.12 · rechnet im Browser · Deutsch und Englisch
01 / 09

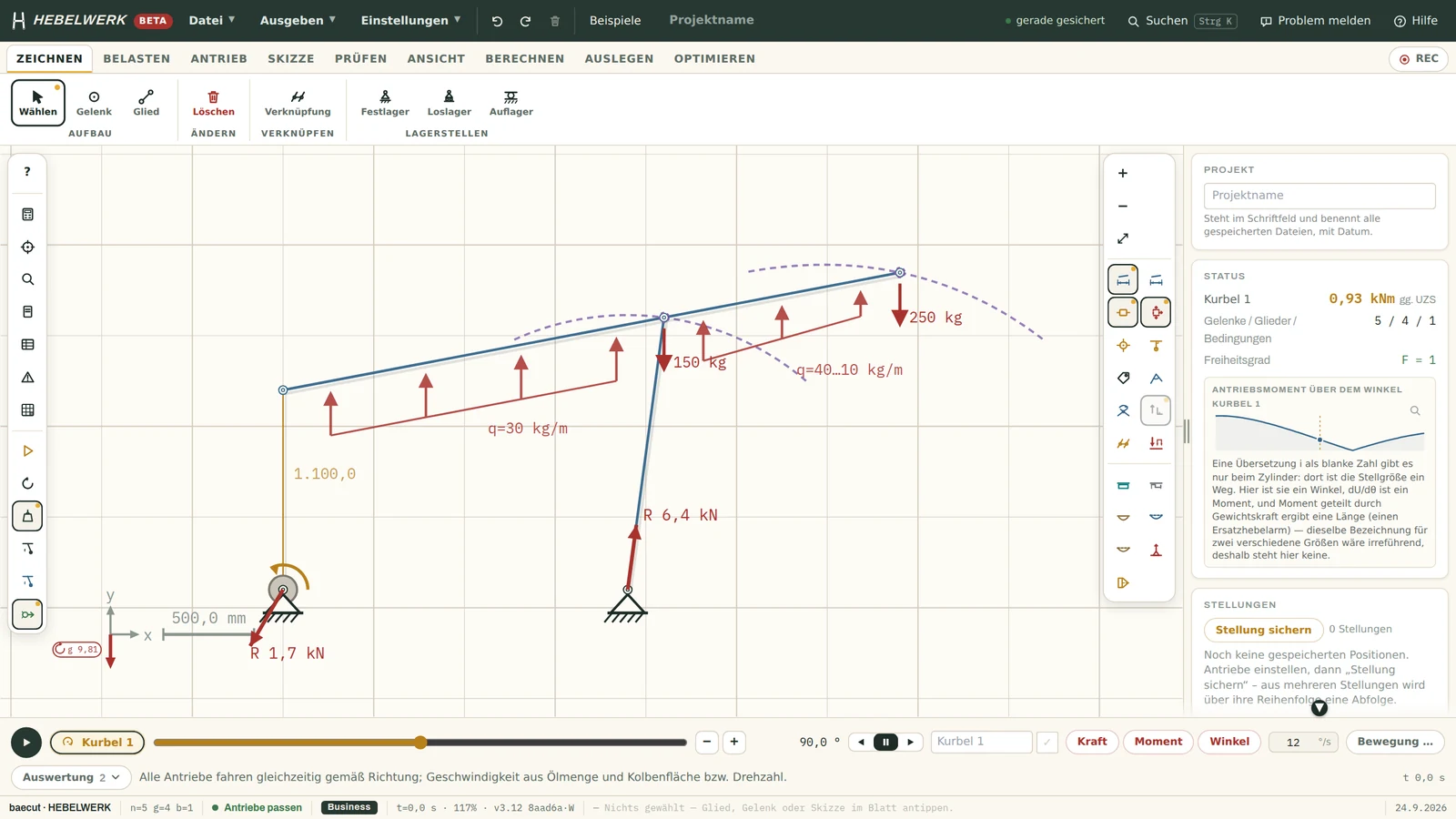

Lasten drauf, Kräfte raus
Trapezlast, Einzellasten und Eigengewicht an einem Viergelenk mit Auslegerlast. Hebelwerk schneidet frei und schreibt die Lagerreaktionen an die Lager: 1,7 kN und 6,4 kN.
02 / 09
03 / 09

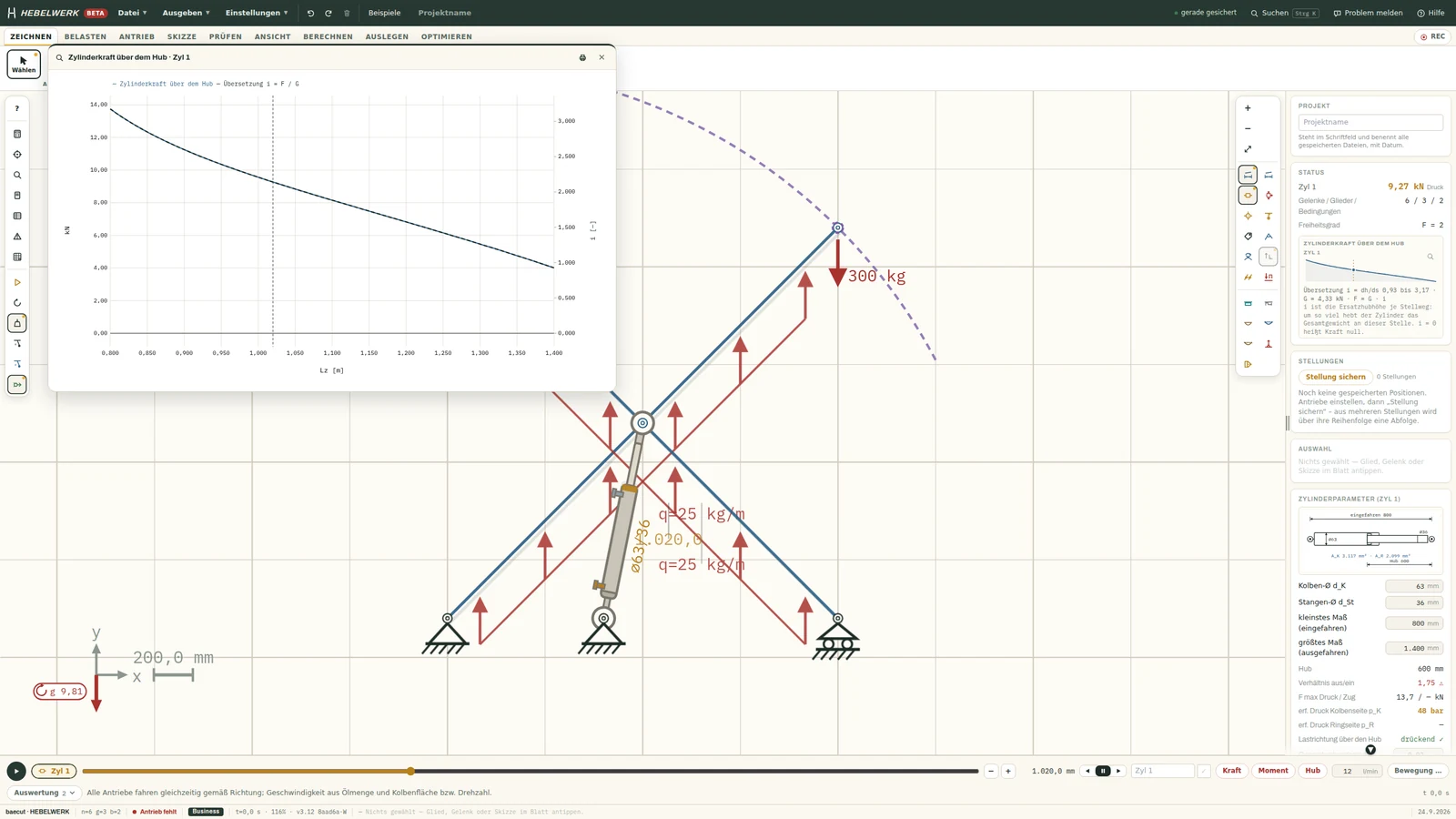

Die Kraft über den ganzen Hub
Nicht eine Stellung, sondern der ganze Weg: Zylinderkraft über dem Hub, dazu die Übersetzung i gleich F durch G. Wo die Kurve durch null geht, steht auch warum.
04 / 09

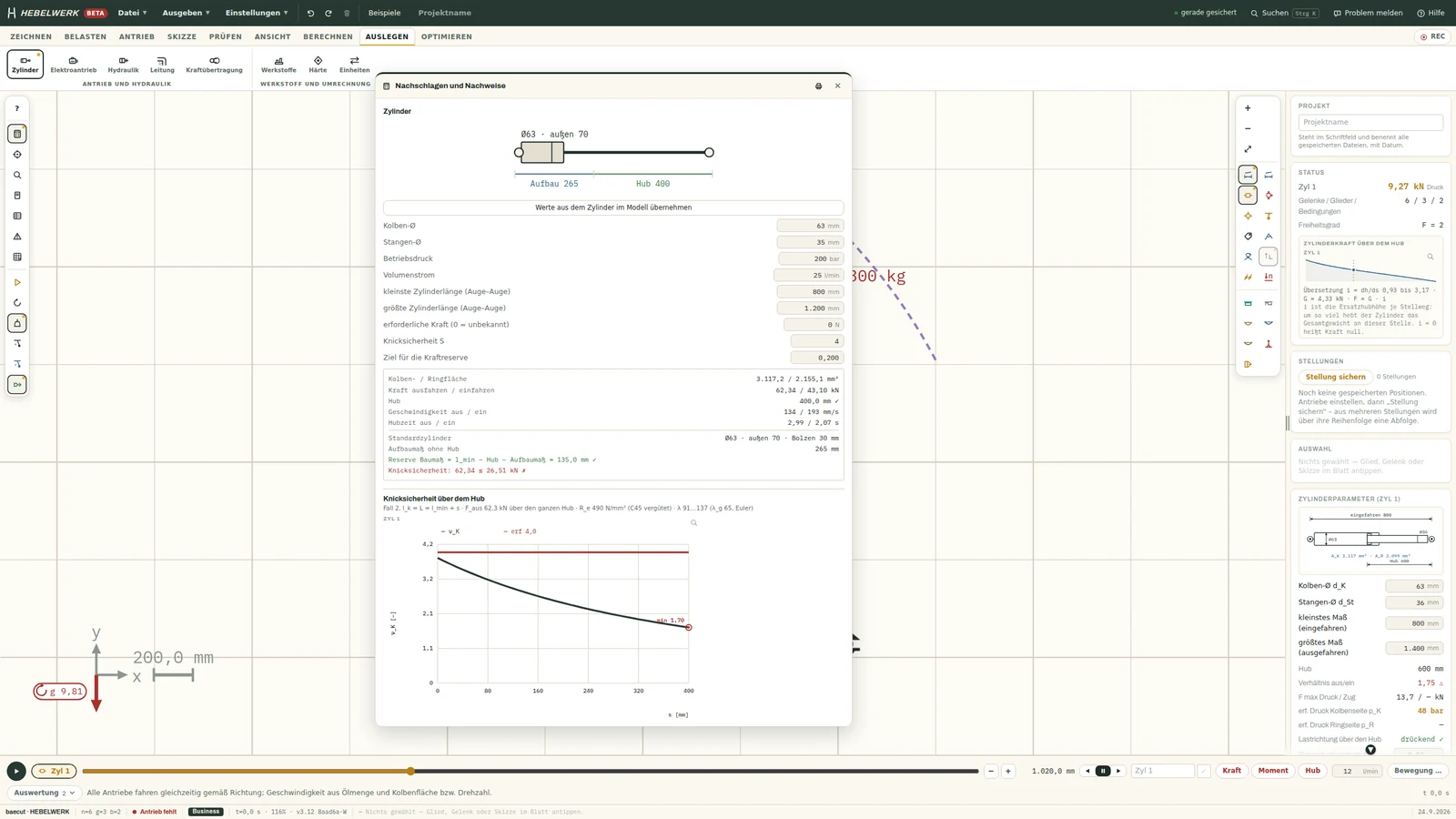

Der Nachweis sagt auch nein
Kolbenstange nach Euler und Tetmajer, Knicksicherheit über dem ganzen Hub. Hier reicht es nicht: 62,34 kN Lastkraft gegen 26,51 kN zulässig, und das steht in Rot da.
05 / 09

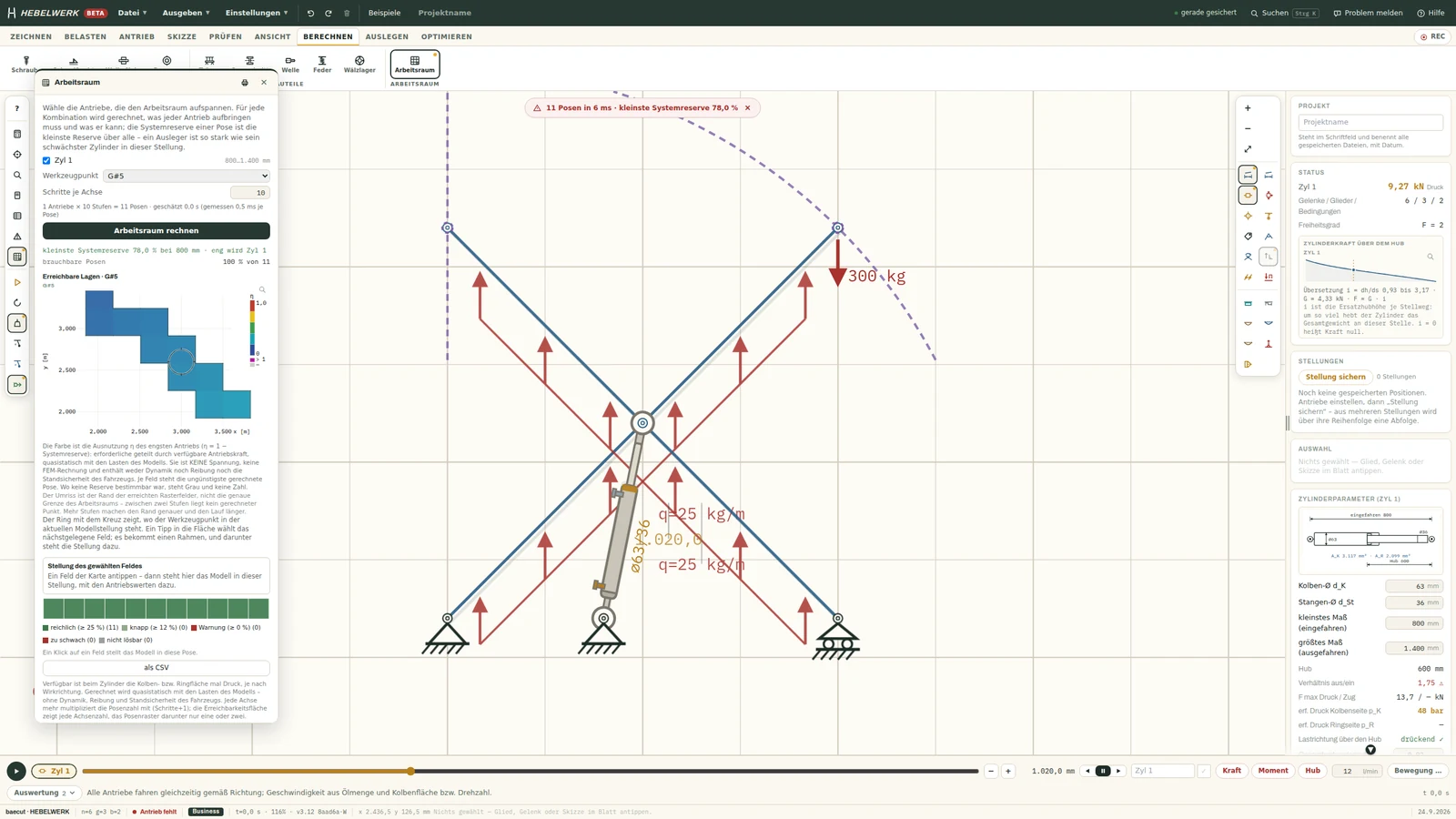

Wo die Maschine wirklich hinkommt
Der Arbeitsraum rechnet jede Pose durch und färbt sie nach der Reserve des schwächsten Antriebs. Hier: elf Posen, kleinste Systemreserve 78 Prozent, alle brauchbar.
06 / 09

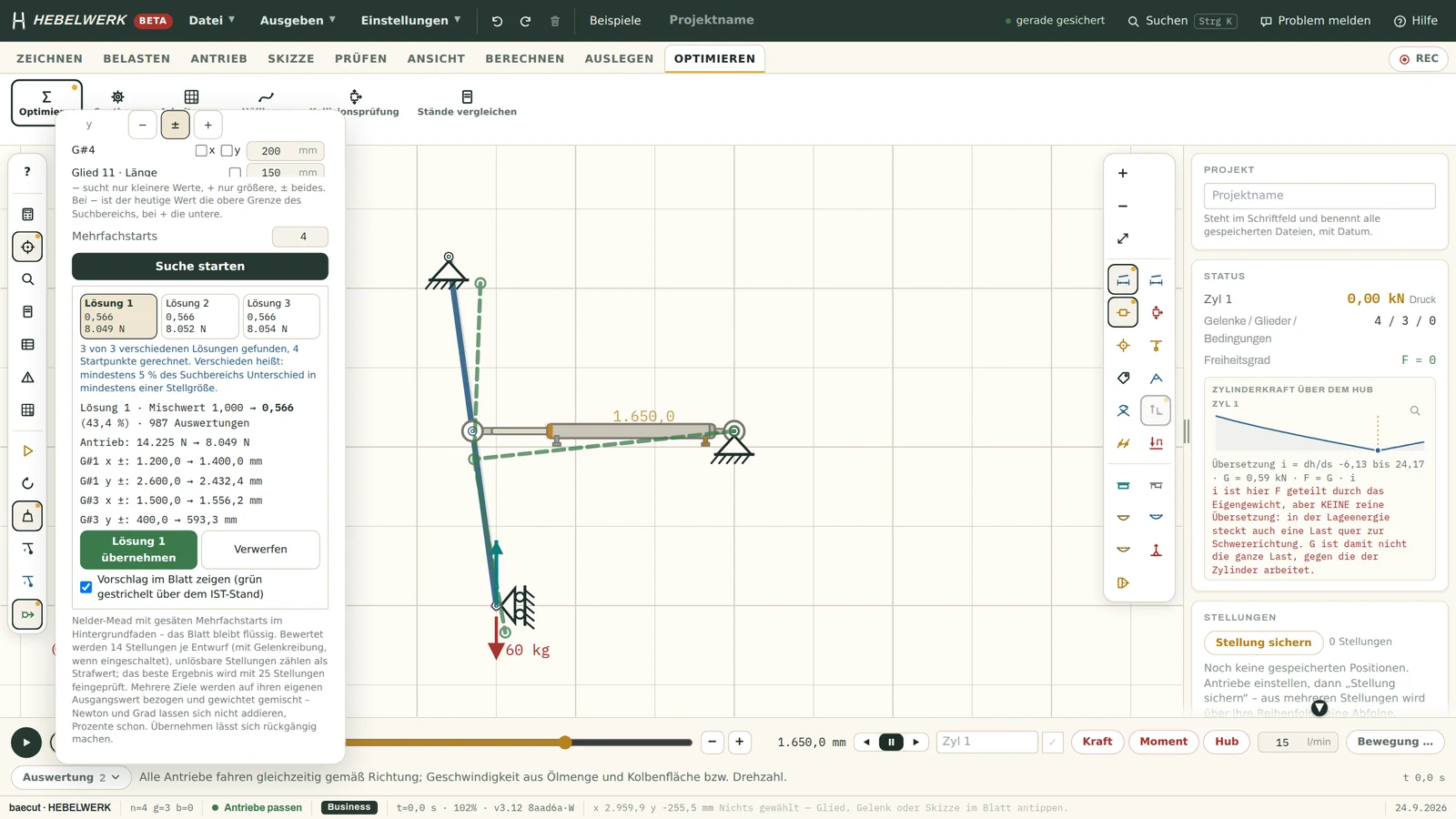

Drei Vorschläge statt einer Zahl
Der Optimierer verschiebt die Gelenke im gesetzten Suchbereich und senkt die Antriebskraft von 14 225 N auf 8 049 N. Er zeigt drei verschieden gebaute Lösungen, nicht nur eine.
07 / 09

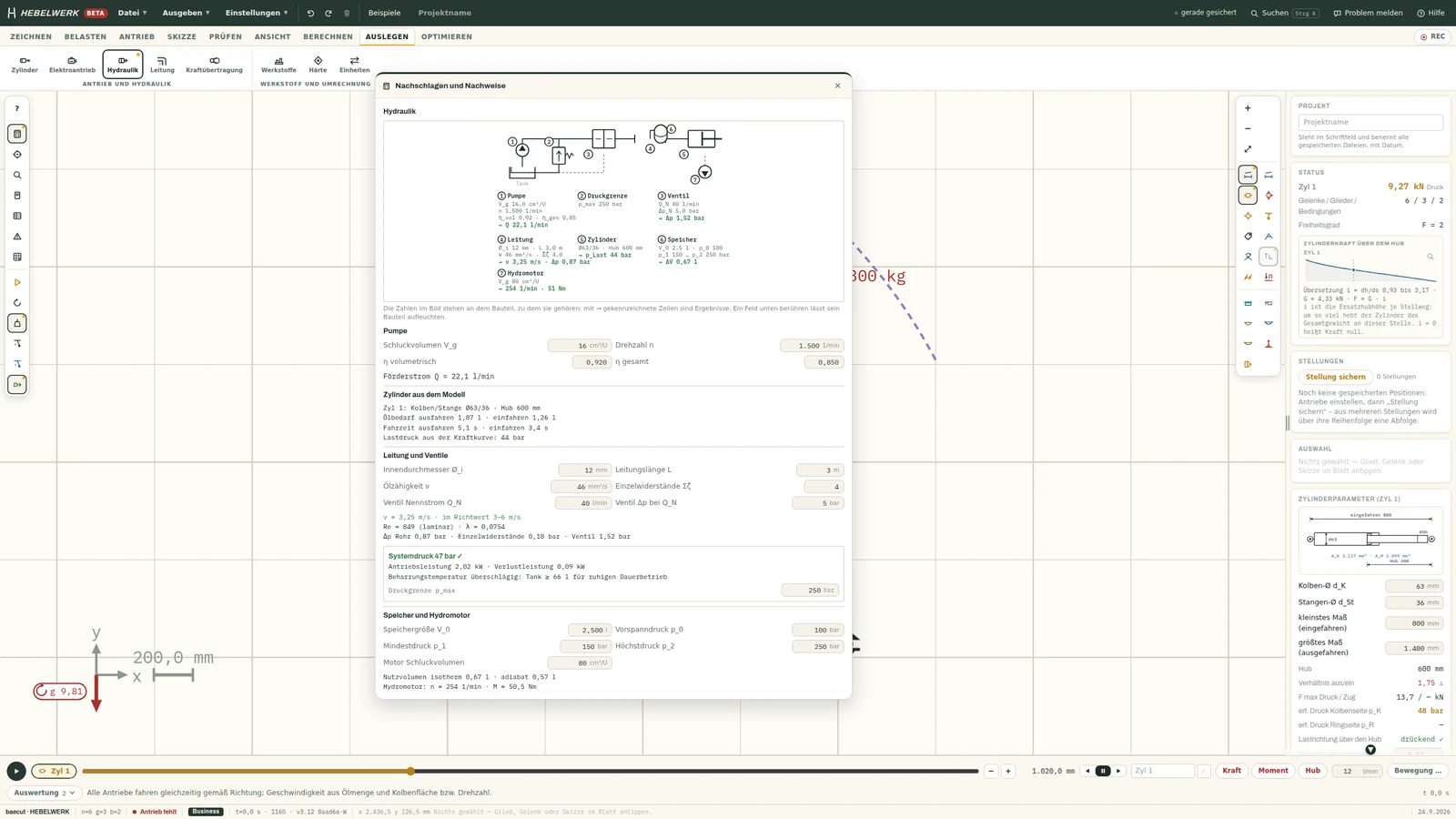

Der Kreis gehört zur Kinematik
Pumpe, Druckgrenze, Ventil, Leitung, Zylinder, Speicher und Hydromotor als Schaltplan nach ISO 1219, mit Fördermenge, Druckverlust und Systemdruck am jeweiligen Bauteil.
08 / 09

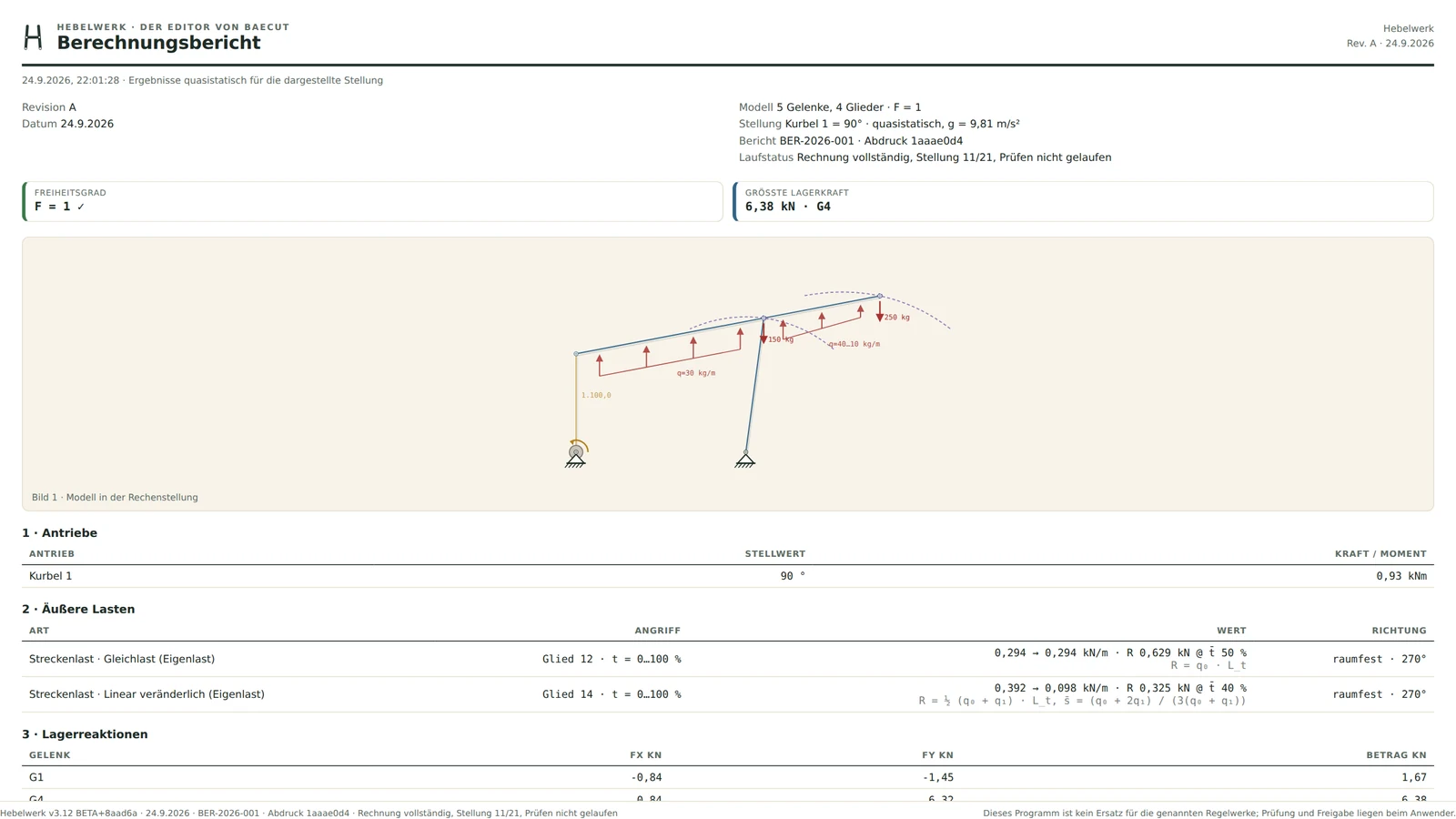

Am Ende steht ein Bericht
Antriebe, Lasten, Lagerreaktionen, Gelenkkräfte, Annahmen und Regelwerke auf einem Blatt, mit Freigabestempel aus Fassung, Baustand und Abdruck in der Fußzeile.
09 / 09

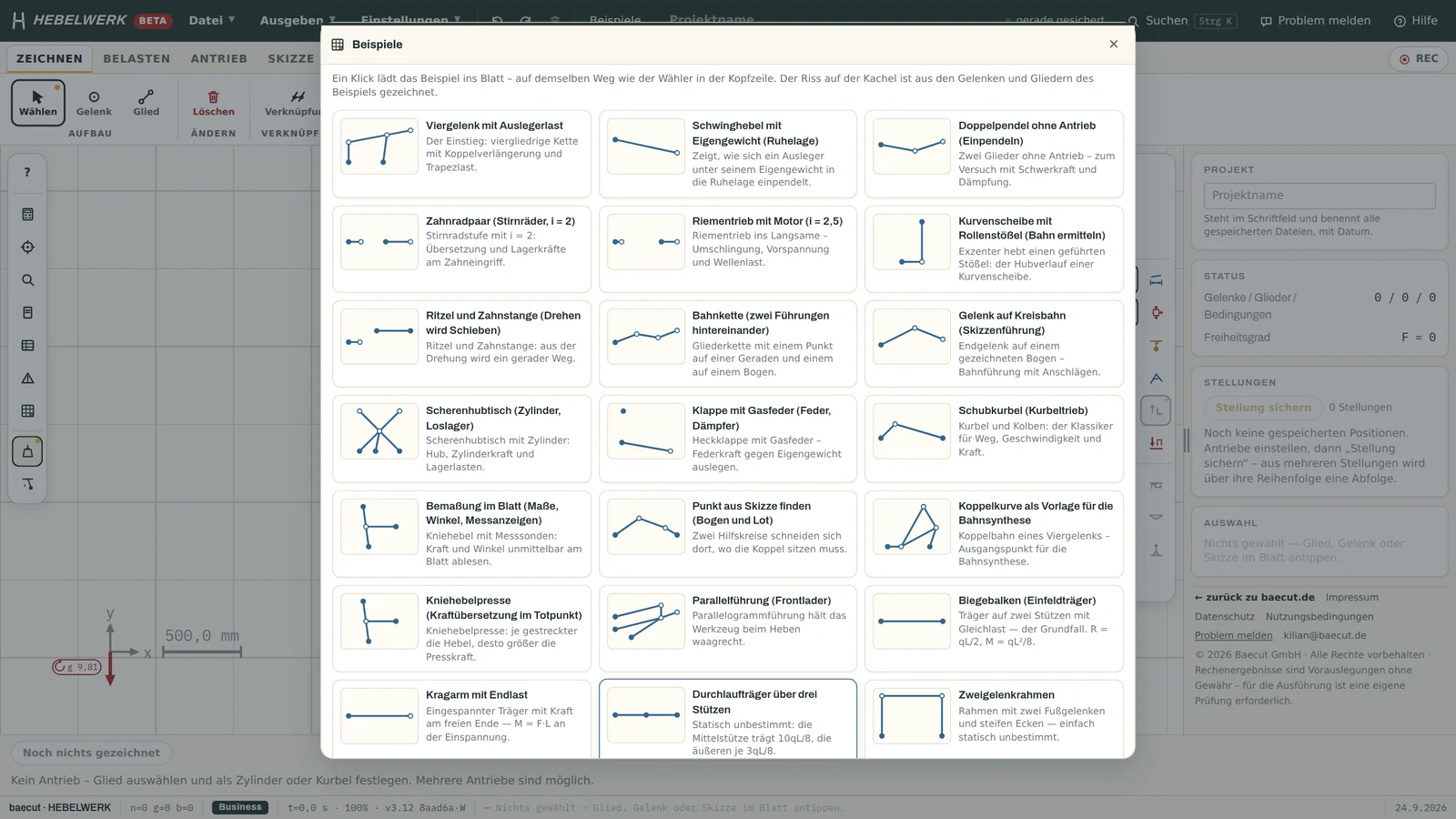

In zehn Sekunden am ersten Modell
Zweiundzwanzig fertige Beispiele vom Viergelenk über den Scherenhubtisch bis zum Zweigelenkrahmen. Ein Klick lädt eines ins Blatt, danach ist alles veränderbar.
Ausgangslage
Warum überhaupt ein eigenes Werkzeug
Die meisten Auslegungen entstehen zweimal: einmal in der Skizze und einmal in der Tabelle daneben. Die Skizze zeigt die Bewegung, aber keine Kraft. Die Tabelle rechnet eine Stellung, aber die ungünstigste Stellung ist selten die, die man zuerst probiert. Dazwischen geht die Zeit verloren, und Fehler verstecken sich genau in der Lücke.
Hebelwerk schließt die Lücke. Dasselbe Modell trägt die Bewegung und die Rechnung. Wer eine Länge ändert, sieht sofort, was die Zylinderkraft macht, wie sich die Lagerkräfte verschieben und ob der Nachweis noch aufgeht.
Funktionen
Alle Funktionen im Einzelnen Was es kann
01
Zeichnen und Kinematik
Gelenkketten mit mehreren Antrieben zeichnen, Bahnkurven, Grenzlagen und Übertragungswinkel im Blatt, Zeitsimulation aus Ölmenge und Kolbenfläche.
02
Lasten, Kräfte und Freischnitt
Einzel-, Strecken- und Trapezlasten, Federn, Dämpfer, Seile. Freikörperbilder je Glied oder Teilsystem mit Momententabelle und Gleichgewichtsprobe.
03
Nachweise
Knicken, Biegung, Bolzen, Gleitbuchsen, Schweißnähte, Schrauben nach VDI 2230, Wellen nach DIN 743, Federn, Zahnräder, Dauerfestigkeit nach FKM. Jeder Nachweis nennt seine Grenzen.
04
Auslegen
Zylinder und Elektroantriebe über den ganzen Hub, Hydraulikkreis nach ISO 1219, Riemen, Ketten, Gelenkwellen, Werkstoffe mit Herkunft.
05
Arbeitsraum und Optimierer
Der Arbeitsraum färbt jede Pose nach der Reserve des schwächsten Antriebs. Der Optimierer sucht bessere Gelenklagen für zwölf Ziele und liefert bis zu drei Lösungen.
06
Was rausgeht
Berechnungsbericht mit Schriftfeld und Unterschriftsfeld, Excelmappe mit echten Formeln, CSV, DXF in Ebenen, Stellungsreihe, Film, PNG und SVG.
Verlass
Woran man sich festhalten kann
Es rechnet im Browser.
Das Modell bleibt auf dem Gerät. Nichts wird zum Rechnen hochgeladen, auch nicht für den Bericht.
Jede Ausgabe trägt einen Freigabestempel.
Fassung, Baustand, Datum, Berichtsnummer und ein Abdruck des Modells stehen in der Fußzeile. Zwei Berichte lassen sich damit vergleichen, ohne dass man raten muss, welcher Stand sie erzeugt hat.
Es gibt ein Validierungsheft.
55 Prüfbeispiele, von Hand oder gegen eine zweite Quelle nachgerechnet, alle zahlengleich zur aktuellen Fassung. Das Heft ist gleichzeitig die Regressionsreferenz: es läuft bei jeder neuen Fassung mit.
Der Rechenweg ist sichtbar.
Hebelarm, Winkel, Anteil je Kraft, Zwischenwerte. Wer das Ergebnis nicht glaubt, kann es nachvollziehen statt es hinzunehmen.
Die Grenzen stehen dabei.
Hebelwerk rechnet eben und quasistatisch. Es ist keine FEM, es ersetzt kein Regelwerk und keine Freigabe. Wo eine Annahme drinsteckt, sagt das Programm es an der Stelle, an der sie wirkt.
Zielgruppe
Für wen es gebaut ist
Konstrukteure in Landtechnik, Kommunaltechnik und Sondermaschinenbau
die Ausleger, Hubwerke und Zylinderkinematiken auslegen und dafür heute zwischen Skizze, Tabellenblatt und Handrechnung wechseln.
Kleine Betriebe und Einzelkonstrukteure
für die ein großes Mehrkörperpaket weder vom Preis noch vom Aufwand her passt.
Lehre und Studium
Getriebelehre wird begreiflich, wenn man an einem Glied zieht und die Kurve sich mitbewegt. Für Hochschulmailadressen ist Hebelwerk kostenlos.
Stufen
Zu den Preisen Vier Stufen, ein Werkzeug.
Frei
Rechnen, nachweisen, ansehen. Ohne Konto, ohne Frist. Alle Rechner, alle Nachweise, beliebig viele Glieder, Bewegung und Optimierung. Der Entwurf bleibt im Gerät gesichert, mit Autosicherung, Ständen und Rückgängig. Nicht enthalten: Ausdrucke und Dateien sowie das Speichern der Modelle im Konto.
Zu den PreisenPro
Für den, der seine Nachweise aus dem Haus gibt. Alles aus Frei, dazu jeder Ausdruck und jede Datei: Bericht, PDF, CSV, DXF, Bild und Film. Die Modelle liegen im Konto, auf jedem Gerät. Ein Platz. Dreißig Tage zum Testen, abgebucht wird erst danach.
Zu den PreisenBusiness · 3 Plätze
Für das Büro, das auf eigenem Briefkopf liefert. Alles aus Pro, dazu die Unternehmensdaten im Kopf jedes Blattes: Firma, Anschrift, Bearbeiter, Prüfer und Firmenzeichen auf Bericht, Mappe und CSV. Drei Plätze, Rechnung auf das Unternehmen. Dreißig Tage zum Testen.
Zu den PreisenEducation · mit Hochschulmail
Pro kostenlos für Studierende und Lehrende. Derselbe Umfang wie Pro: alle Ausdrucke und Dateien, Modelle im Konto. Jede Ausgabe trägt den Vermerk „nicht für gewerbliche Nutzung“. Unternehmensdaten im Blattkopf gehören zum Firmenkonto und sind hier nicht enthalten.
Zu den PreisenFragen
Fragen, die immer kommen
Muss ich etwas installieren?
Nein. Hebelwerk läuft im Browser. Auf Android lässt es sich als App ablegen und arbeitet dann auch ohne Netz weiter.
Räumlich oder eben?
Eben. Die meisten Ausleger und Hubwerke sind ebene Probleme, und für die ist das Werkzeug gebaut. Kollisionen werden ebenfalls eben geprüft, über Bauebenen.
Rechnet es dynamisch?
Quasistatisch. Massenkräfte lassen sich einschalten, die Zeitsimulation läuft über Ölmenge und Drehzahl. Stoß und Schwingung gehören nicht dazu.
Kann ich das Ergebnis weiterverwenden?
Ja. DXF für das CAD, Excel mit echten Formeln, CSV für eigene Auswertungen, Bericht als Druckblatt.
Auf Englisch?
Oberfläche und Bericht gibt es auf Deutsch und auf Englisch.
Ist das fertig?
Hebelwerk wird laufend erweitert, jede Fassung läuft vor der Auslieferung gegen denselben Prüfsatz. Was neu dazugekommen ist, steht unter Neu in Hebelwerk. Fehler lassen sich direkt aus dem Programm melden.
Am schnellsten ist der Weg über ein Beispiel.
Editor öffnen, eine Kachel anklicken, an einem Glied ziehen und zusehen, was mit der Kraft passiert.
